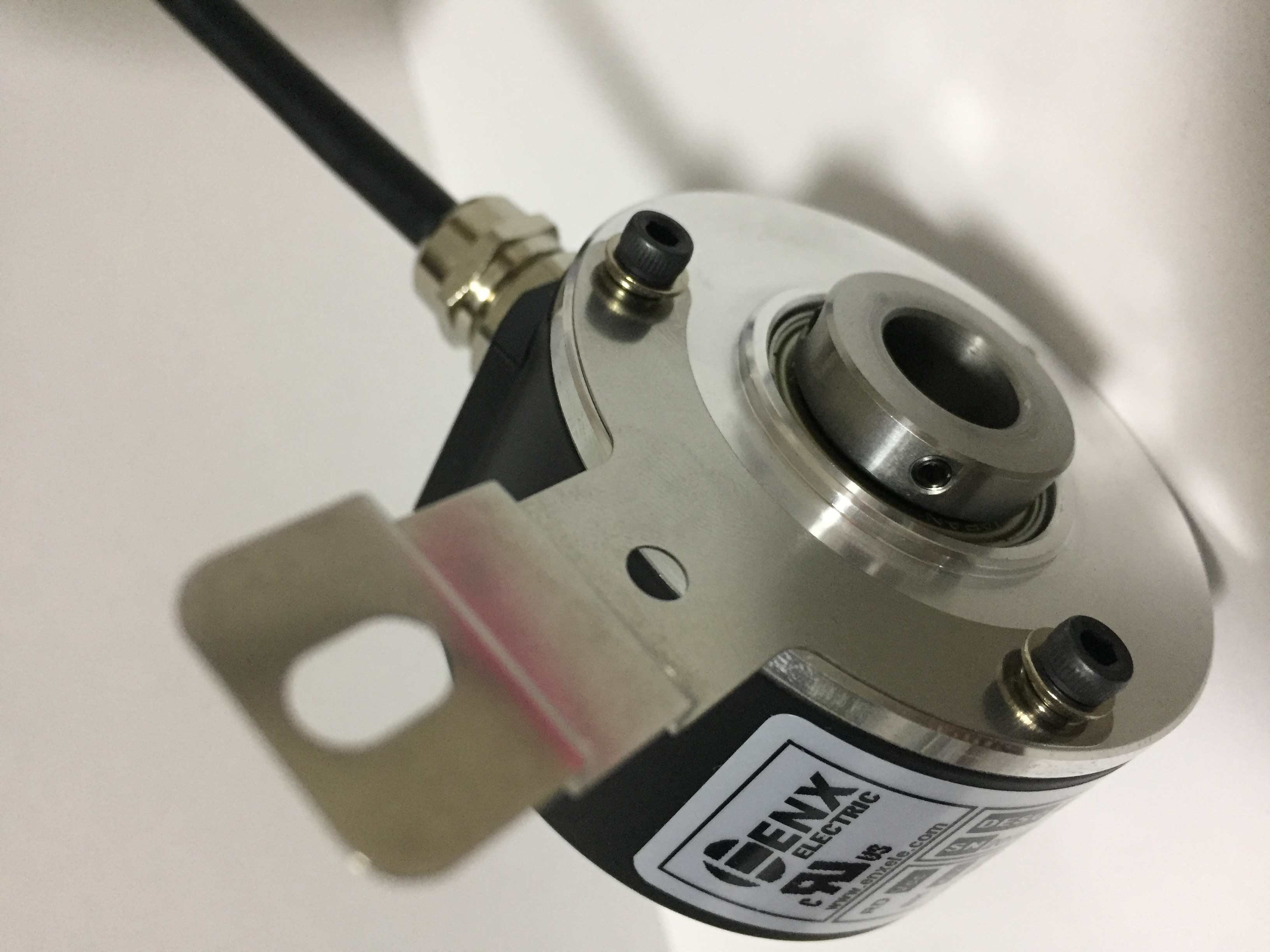

空心轴编码器

ENX50M-12L12GAL1210BM-B2

增量型空心轴编码器 特点 FEATURES Economical encoder ●经济型编码器 High anti-interference ●高抗干扰性能 用途 APPLICATION ●自动化Automation ●工业设备Industrial machine

ENX编码器为您解决旋转编码器、工业测量技术的难题。


特点与应用:

   ¨ 坚固型大孔径增量编码器,孔径可大65mm

   ¨ 通孔型编码器,孔径可灵活定制

   ¨ 脉冲数可达10000P/R,超高抗干扰性能

   ¨ 高分子光栅,超好的防震性能,防护等级可达IP66

   ¨ 完美应用于各种钢厂,油田,电梯,升降机,大负载电机和自动化行业

产品系列

ENH100

ENH100N

ENH120

ENH121

尺寸(外壳)

Ø 100mm

Ø 100mm

Ø 120mm

Ø 120mm

主轴尺寸

通孔 Ø 28303538404245485055mm

通孔 Ø30384042mm

通孔Ø50556065mm



工作原理

光电

光电

光电

光电

电源电压

5±0.25 VDC 10....30VDC

输出电路

HTL/推挽输出,TTL/RS422,电压输出,电流输出

输出信号

A  B A  B  Z A  B  Z + A/  B/  Z/

零位信号

Z信号宽度1T (可选0.5T0.25T)

消耗电流

80mA(HTL / TTL 150mA max.)

响应频率

100KHz150KHz300KHz 4)



连接方式

屏蔽电缆或航空插头

屏蔽电缆或航空插头

屏蔽电缆或航空插头

屏蔽电缆或航空插头

出线方式

径向侧出

径向侧出

径向侧出

径向侧出



转速

3000r/min

2500r/min

3000r/min

2500r/min

主轴负载

径向40N,轴向20N

径向40N,轴向20N

径向200N,轴向100N

径向100N,轴向50N

防护等级

IP66

IP54

IP65

IP54IP65

启动力矩

5x10-2 N.m Max.1

8x10-2 N.m Max.1

工作温度

-25°C....80°C(可定制-40°C....100°C

-40°C....100°C

储存温度

-35°C....100°C

-35°C....80°C

-40°C....100°C

-40°C....100°C

抗冲击

1000m/s2  , 6ms

1000m/s2  , 6ms

1000m/s2  , 6ms

1000m/s2  , 6ms

抗振动

100m/s2 , 10....200Hz

100m/s2 , 10....200Hz

100m/s2 , 10....200Hz

100m/s2 , 10....200Hz

脉冲数

常用脉冲:100125200256300360500512600100010241500 200020482500300036004000409650008192900001000010000脉冲以内均可以定制)

 接线表

颜色

白色

黑色

红色

绿色

黄色

粉色

蓝色

橙色

屏蔽

信号

Vcc

0V

A

B

Z

-

-

-

-1)

信号

Vcc

0V

A

B

Z

A/

B/

Z/

-1)
