拉线编码器

0-1米拉线式编码器

特点与应用: ¨ 测量范围从0....1000mm,万能的输出信号可选择,可自行装配 ¨ 可选择数字型输出和模拟信号输出,增量编码器或绝对值编码器 ¨ 铝合金材质,精密螺旋升降,自动排线,每圈行程一致,重复精度高, ¨ 安装空间小,测量精度高,可靠性高,使用寿命长,保养维护少,安装方便 ¨ 位移速度快,可做高速运动,可二次仪表或PLC控制系统等,更加直观的监测位移数据 ¨ 防护等级最高达IP65,工作温度可达-45°C...+105°C,可完美应用与任何领域的尺寸测量和位置测量

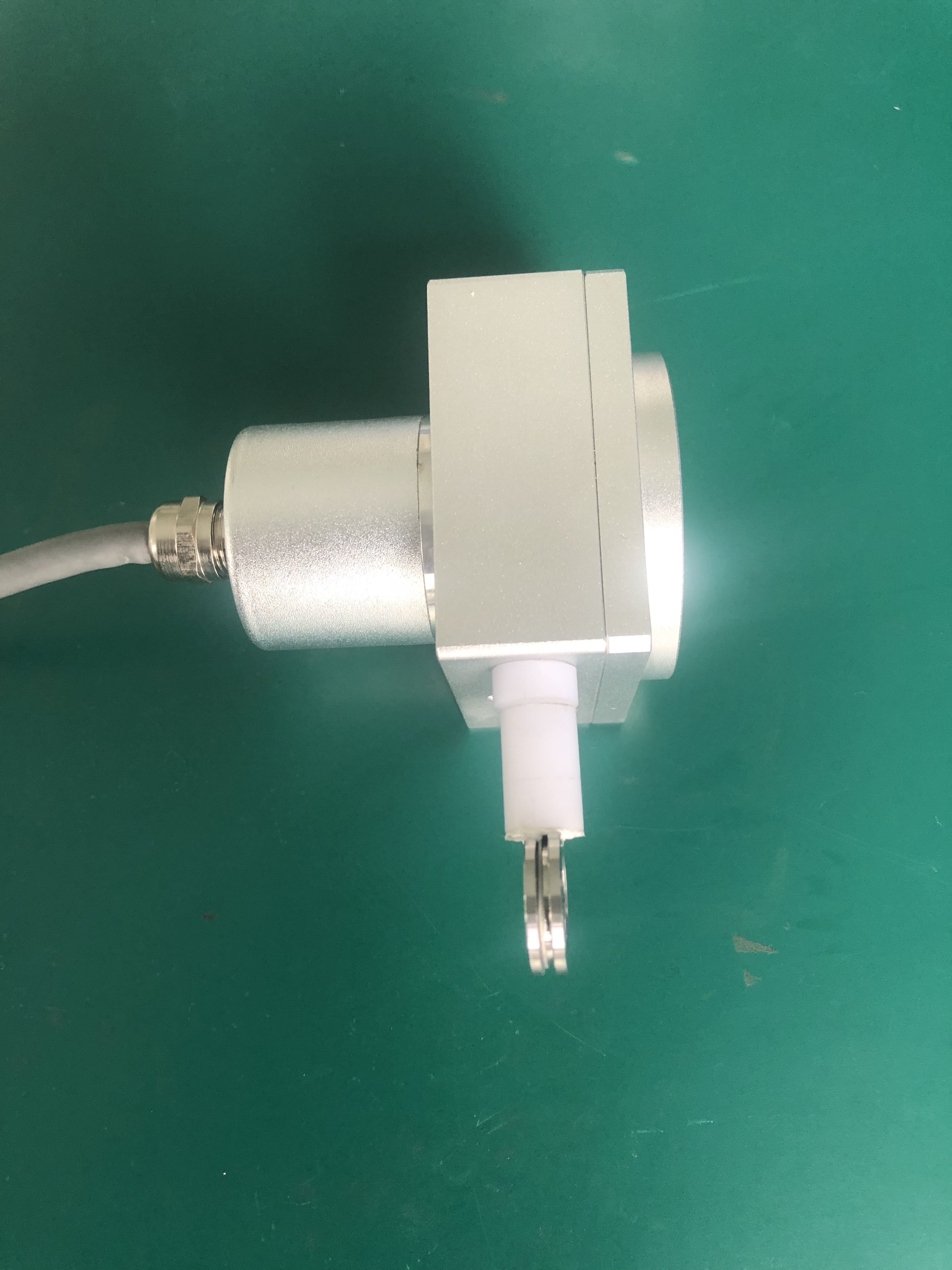

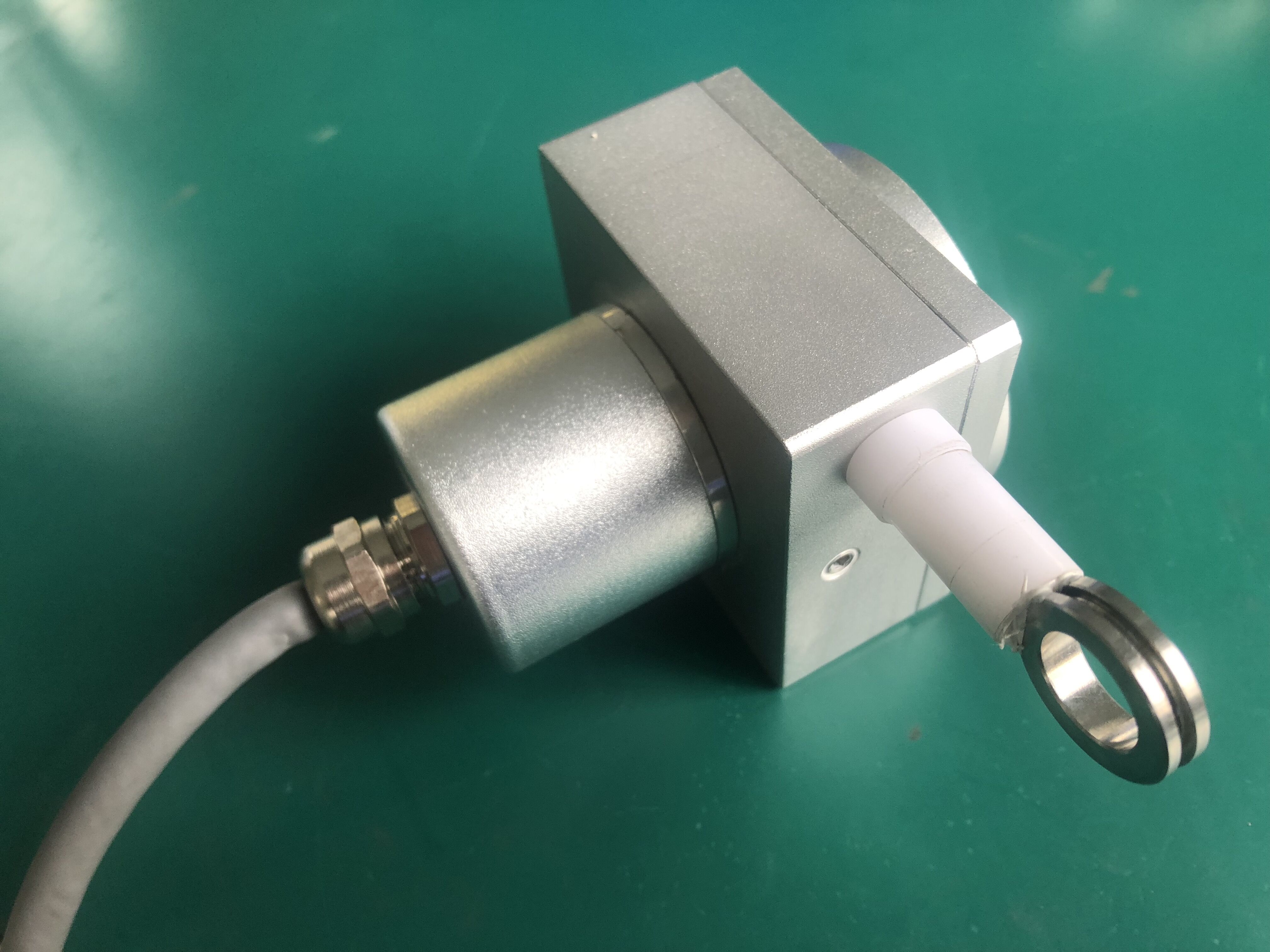

拉线式编码器


让线性测量更简单

  特点与应用:

   ¨ 测量范围从0....1000mm,万能的输出信号可选择,可自行装配

   ¨ 可选择数字型输出和模拟信号输出,增量编码器或绝对值编码器

   ¨ 铝合金材质,精密螺旋升降,自动排线,每圈行程一致,重复精度高,

   ¨ 安装空间小,测量精度高,可靠性高,使用寿命长,保养维护少,安装方便

   ¨ 位移速度快,可做高速运动,可二次仪表或PLC控制系统等,更加直观的监测位移数据

   ¨ 防护等级最高达IP65,工作温度可达-45°C...+105°C,可完美应用与任何领域的尺寸测量和位置测量

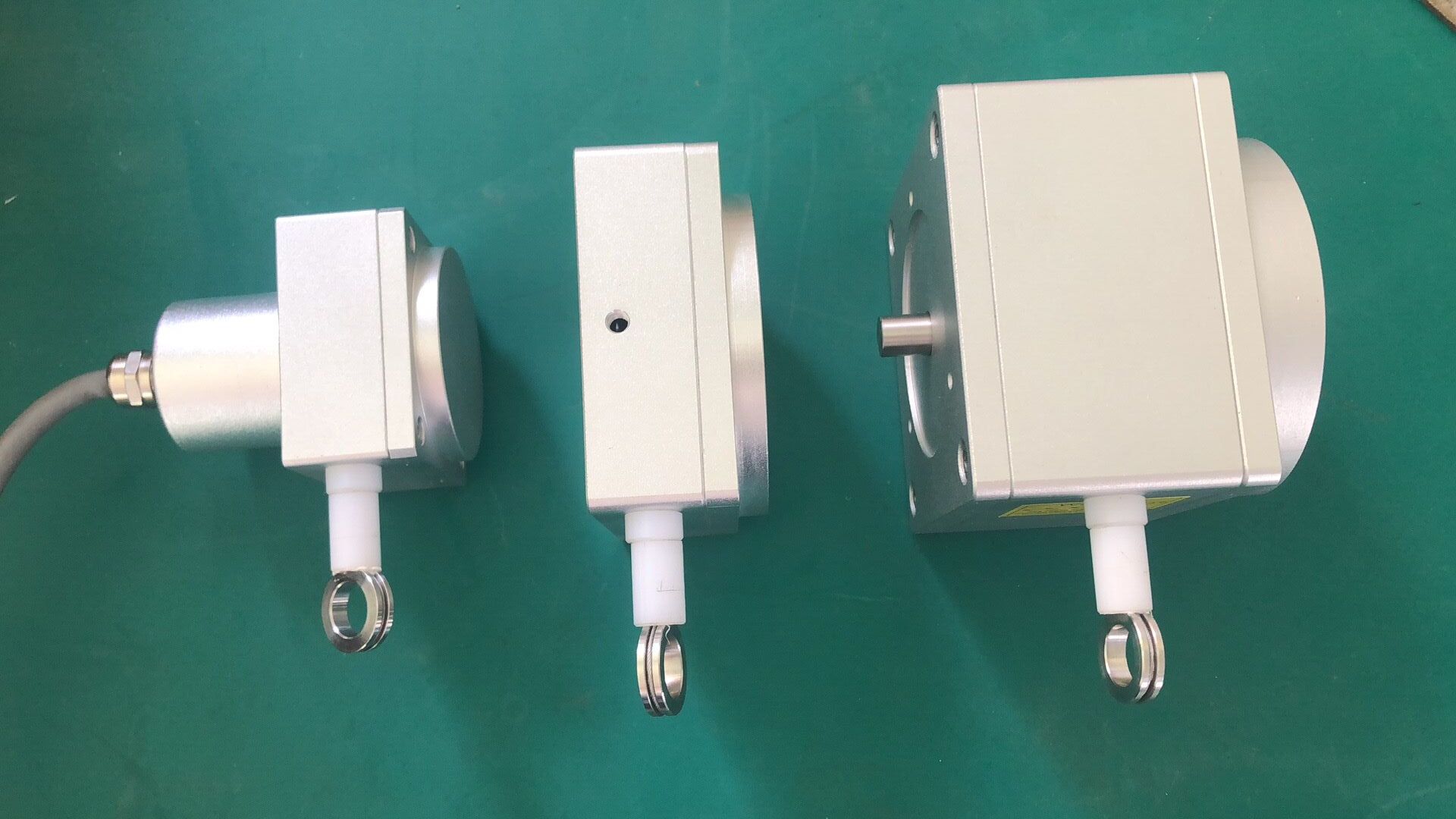

产品系列

EXLS125-1M

测量行程

1000mm

极限行程

1500mm

单圈长度

125mm

钢绳直径

0.6mm

拉力范围

5-15N

测量精度

±0.05%

测量速度

4m/s

外壳材料

铝合金

防护等级

IP54/IP65

使用寿命

200万次

绝对值编码器选配信号

输出信号

4-20mA,0-5V,0-10V,0-20mA,SSI,并行,RS485,MODBUS-RTU,Profibus-DP,CANopen

工作电压

 10....30VDC  或  5VDC  (反极性保护、过压保护

信号调整

每圈对应值可调,方向可调,预设位置可调,外部零位可调,总行程可调

防护等级

IP65(外壳IP67轴IP65)

增量型编码器

输出电路

HTL/推挽输出,TTL/RS422,电压输出,电流输出

输出信号

A  B ,A  B  Z 或 A  B  Z + A/  B/  Z/

工作电压

5±0.25 VDC 或 10....30VDC

脉冲数

常用脉冲:1~5000脉冲之间为常用规格, (5000~100000脉冲需要用到可编程编码器)

连接方式

屏蔽电缆或航空插头

出线方式

径向侧出,轴向后出



注:我司会根据您的要求,为您提供更加适合您的产品型号及其规格

安装尺寸图

EXLS125-1M尺寸图:(精准测量0-1100mm以内行程)
